Hörslingan
Det första uppdraget gällde hörslingan i det stora konferensrummet.
Så började det
Vi fick frågan om en hörslinga. Vi såg ett helt projekt.
På ritningen fanns fem konferensrum, restauranger, barer, spa och tre våningsplan med publika ytor. AVAB ville inte bara leverera hörslingan – vi ville projektera ljudet som en helhet.
SkiStar Lodge Hundfjället, även benämnt Hundfjällshotellet under projektet, och det sammanbyggda Hundfjällscenter rymmer hotellrum och lägenheter, restauranger, barer, konferens, pool, spa, gym, butik, aktiviteter och stora gemensamma ytor. Varje miljö behövde sitt ljud, men hela anläggningen skulle fungera som ett system.
Två byggnaderLodge och Hundfjällscenter, sammankopplade med Dante.
Fem konferensrumEtt stort rum och fyra kombinerbara.
Cirka 6 månaderInstallation på plats i Sälen.
Färdigställt 2021I drift sedan anläggningen öppnade.
Hela Hundfjällscenter
Frågan kom om AVAB ville räkna på alla tre våningsplan. Svaret var ja.
Hotellet också
En månad senare kom nästa fråga. Uppdraget växte till hela SkiStar Lodge Hundfjället.
”Vill ni räkna på hotellet också?” Ja. Det ville vi.
EASE-projektering
Varje högtalare beräknades innan den monterades
Högtalarna placerades inte bara med jämna mått på ritningen. AVAB beräknade ljudspridningen i restauranger, barer, spa, uppehållsytor och övriga rum.
Beräkningarna visade hur ljudnivån skulle fördelas och var det riskerade att uppstå svagare områden. Målet var en jämn, omslutande ljudmatta utan starka punkter direkt under en högtalare eller volymdippar mellan dem.
28 appstyrda zoner
Rätt musik, i rätt lokal, vid rätt tid
Varje ljudzon kan styras separat. Källa, spellista och volym kan följa ett tidsschema och ändå ändras från app när verksamheten behöver något annat.
28separat styrbara ljudzoner
494högtalare projekterade för jämn täckning
2 hussammankopplade med Dante
1 appför enkel kontroll av musik och volym
Till och med toaletterna fick en egen ljudzon. För vem behöver inte lite skitljud?
Bottenplanet
En sammanhängande ljudupplevelse genom hela huset
På bottenplanet rör sig gästen mellan restaurang, bar, entré mot backen, hisshall, garage, lek, aktivitet, toaletter, skidförvaring och SkiStar Shop. Varje miljö har sin funktion, men ljudnivån ska upplevas jämn när man går genom byggnaden.
Entrén mot backen har pendlade högtalare och delar zon med entrén från parkeringen, receptionen och loungen en våning upp. Hisshallen har egen zon. Slussen leder till parkeringsgaraget, där två högtalare täcker området vid ingången. SkiStar Shop har dessutom en egen musikkanal.
Bildplats: bottenplanets ljudzonerRitning eller foto över restaurang, bar, lobby och hisshall. Läggs in före publicering.
Bildplats: lek- och aktivitetsområdeInfällda takhögtalare som bildar en jämn ljudmatta.
Bildplats: serviceytaEgen ljudzon även för toaletter och serviceytor.
Bildplats: lounge och lekytaInfällda högtalare i svart undertak.
Bildplats: allmän loungeytaDiskret integrerade takhögtalare.

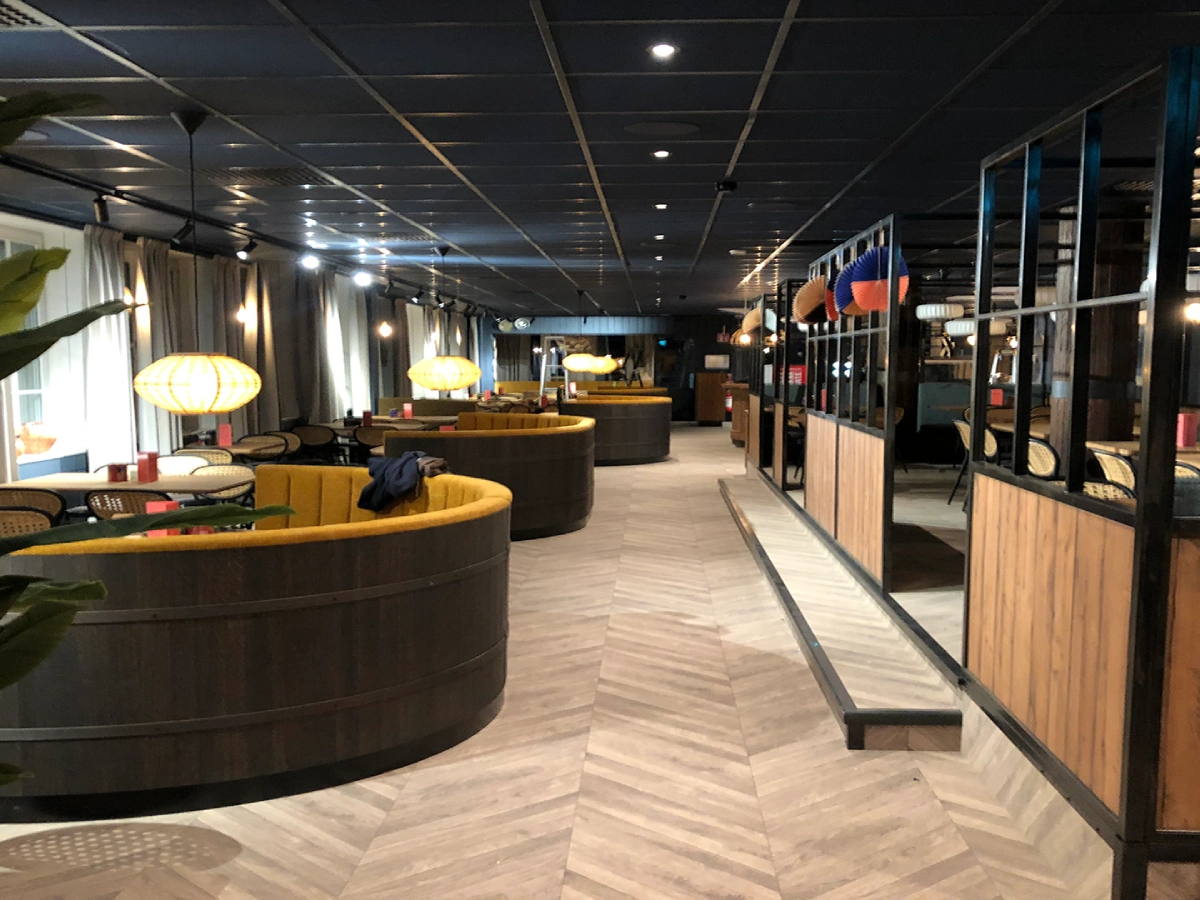

Restaurang och bar
50 högtalare för jämnare ljud – inte högre ljud
I varje större restaurang- och bardel installerades omkring 50 infällda 8-tums plus 1-tums högtalare och två 12-tums bashögtalare ovan undertaket.
Det stora antalet gör att varje högtalare kan arbeta på lägre nivå. Gästen får ungefär samma upplevda ljud vid alla bord, samtidigt som samtal kan föras utan att musiken blir påträngande. Basarna avlastar takhögtalarna och ger musiken rätt tyngd när miljön går från frukost till bar och afterski.
Basarna integrerades ovanför ett specialbyggt undertak av återvunnen ek. De 240 × 60 centimeter stora panelerna var byggda för ett traditionellt bärverk, vilket krävde noggrann samordning mellan ljudinstallation, undertak och den färdiga inredningen.
Lugn start
Behaglig musik och en låg grundnivå när dagen börjar.
Mer energi
Tempot ökar när baren öppnar och fler gäster kommer in.
Party och tryck
Högre energi och nivå, anpassad efter lokalen och verksamheten.
Entré och lounge
Omslutande ljud även i höga och öppna volymer
I entréerna behövde ljudet följa arkitekturen och fungera över flera våningsplan. Pendlade högtalare placerades för att ge rätt spridning utan synlig kabeldragning eller teknik som stör inredningen.
Zonerna definierades efter hur gästen rör sig, inte enbart efter väggar och våningsplan. Därför kan entré, reception och lounge som hör ihop upplevelsemässigt också styras tillsammans.
Fem konferensrum
Fyra rum blir två – utan att tekniken behöver kopplas om
Konferensvåningen består av ett stort rum och fyra mindre rum i två spegelvända par, placerade som ett L runt det stora rummet. De mindre fungerar separat med stängda vikväggar och som två större lokaler när väggarna öppnas.

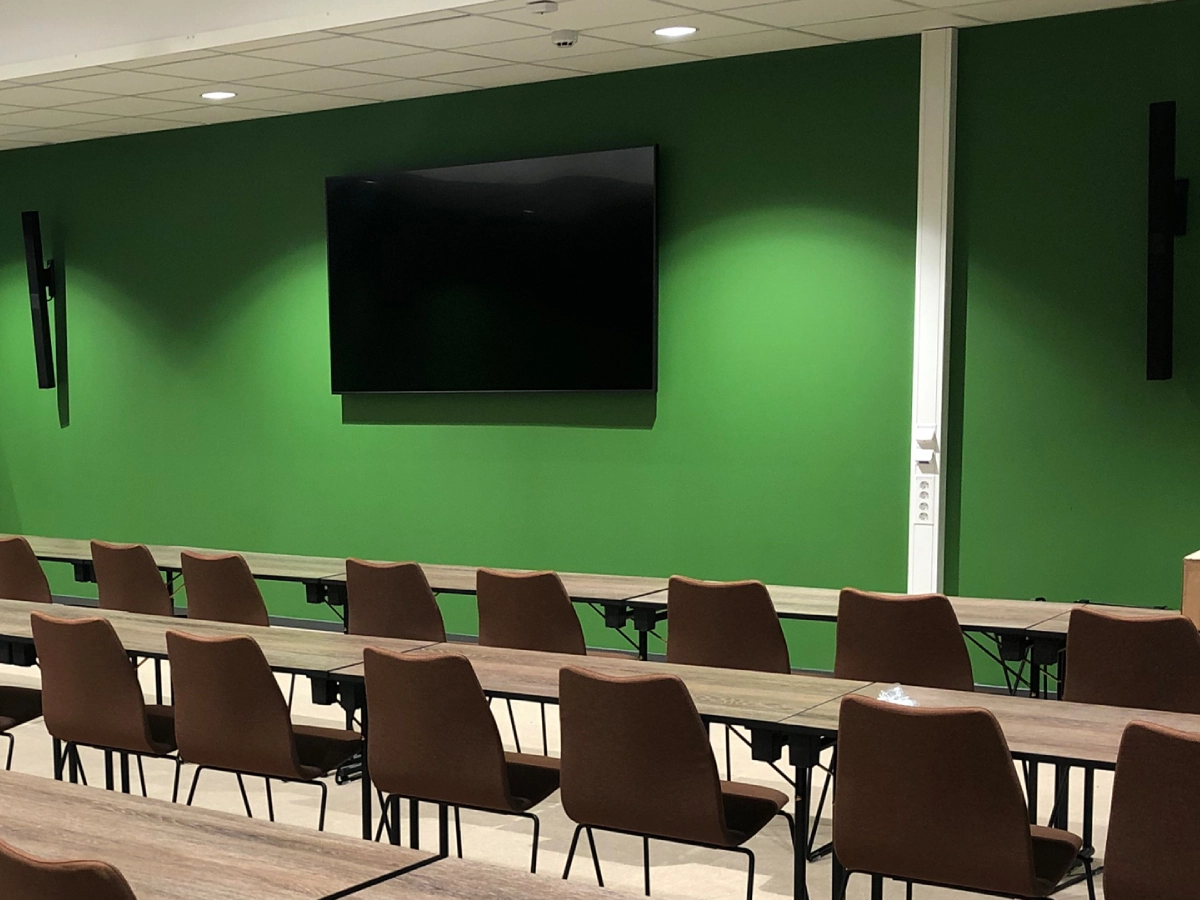

Det stora konferensrummet
- 85-tums skärm för vanliga möten.
- Infälld projektorduk som sänks framför skärmen för större bild.
- Två infällda 10-tumsbasar ovan undertaket.
- Svarta pelarhögtalare med helt dold kabeldragning.
- En trådlös handmikrofon och tre headset.
- Sju tums Biamp-touch för bild, ljud och mikrofoner.
- SLS-hörslinga för tillgängligt presentationsljud.
De fyra mindre konferensrummen
- Fyra identiskt bestyckade rum.
- Samsung 75-tumsskärm i varje rum.
- Fyra infällda 8-tums plus 1-tums högtalare per rum.
- Två spegelvända par med vikvägg mellan rummen.
- När väggen öppnas spelas presentationens ljud i samtliga åtta högtalare.
- De mindre rummen har ingen hörslinga.
Bildplats: första systemskissenHandritat schema över ljud, bild, hörslinga och de kombinerbara rummen.
Bildplats: stora konferensrummet85-tumsskärm, projektorduk, svarta pelarhögtalare och Biamp-panel.
Bildplats: mindre rum med stängd vikvägg75-tumsskärm och fyra infällda högtalare.
Bildplats: två rum sammanslagnaVikväggen öppnar rummet och tekniken arbetar som ett system.
Mondo och Dante
En trubadur i Hundfjällscenter kan höras var som helst i hotellet
På våningen under konferensen ligger restaurangen som hette Mondo när anläggningen öppnade. Här installerades samma typ av infällda högtalare och två 12-tumsbasar ovan undertaket.
För att tekniken skulle bli en del av inredningen lackerades högtalargallren i samma blå RAL-kulör som taket. Ett Dante-system knyter ihop Hundfjällscenter med SkiStar Lodge Hundfjället och transporterar ljud digitalt mellan husen.
Trubadur på Mondos uteservering
Dante över nätverket
Valda zoner i hotellet
Livemusiken kan därför skickas vidare till en vald restaurang, lounge eller annan ljudzon utan separat analog kabeldragning mellan byggnaderna.
Resultatet
Ett stort ljudsystem som upplevs som en del av hotellet
Gästen möter ett jämnt och omslutande ljud. Personalen möter 28 tydliga zoner som följer verksamheten och kan styras från app.
494 högtalareInstallerade och projekterade för jämn täckning.
28 ljudzonerAppstyrda med tidsscheman.
5 konferensrumVarav fyra kombinerbara.
2 byggnaderSammankopplade över Dante.
Relaterade tjänster i projektet: ljudprojektering, bakgrundsljud, konferensteknik och hörslinga.
Kunskap
Frågor om ljudsystemet i Hundfjället
Svaren sammanfattar de delar som är mest relevanta för hotellägare, projektörer, restauranger och konferensanläggningar.
Vad levererade AVAB till SkiStar Lodge Hundfjället och Hundfjällscenter?
AVAB projekterade ljudspridningen och installerade 494 högtalare i 28 appstyrda ljudzoner samt Dante, konferensteknik, trådlösa mikrofoner och SLS-hörslinga.
Varför installerades så många högtalare?
Många noggrant placerade högtalare skapar en jämn ljudmatta utan starka punkter och volymdippar. Varje högtalare kan då arbeta på lägre nivå.
Hur styrs de 28 ljudzonerna?
Varje zon kan styras separat från app. Spellista, tempo och volym kan följa ett tidsschema och anpassas efter verksamheten under dagen.
Hur fungerar konferensrummen med vikväggar?
De fyra mindre rummen fungerar separat när vikväggarna är stängda. När en vägg öppnas slås ljudet ihop och presentationens ljud spelas i alla åtta högtalare i det större rummet.
Hur kopplas Hundfjällscenter och hotellet ihop?
Ett Dante-system transporterar digitalt ljud mellan husen över nätverket. En trubadur vid Mondo kan därför skickas vidare till valda ljudzoner i hotellet.
Finns hörslinga i konferensanläggningen?
Det stora konferensrummet är utrustat med en SLS-hörslinga. De fyra mindre konferensrummen har ingen hörslinga.
